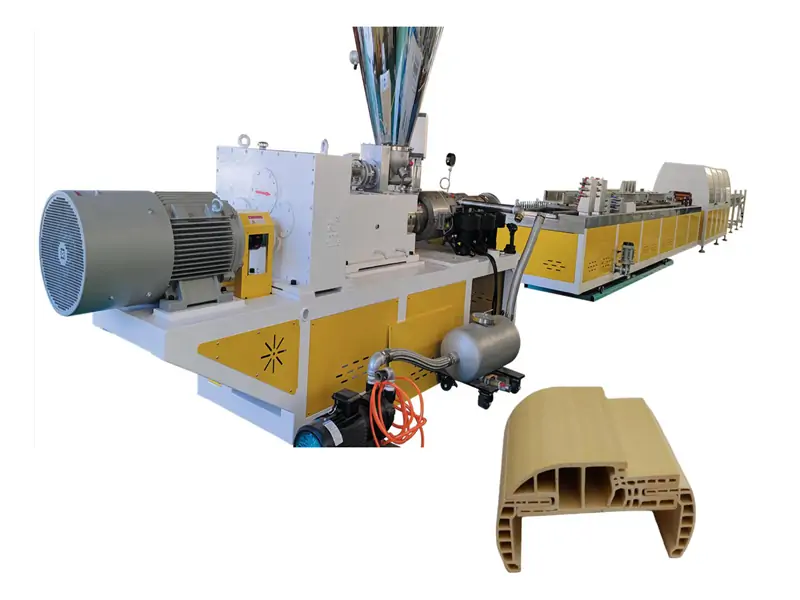

La machine de cadre de porte Yongte WPC est spécialement conçue pour la fabrication de profilés de cadre de porte en PVC WPC. Elle présente une capacité de production élevée, une qualité de produit supérieure, un fonctionnement convivial, une efficacité énergétique et une maintenance simple.

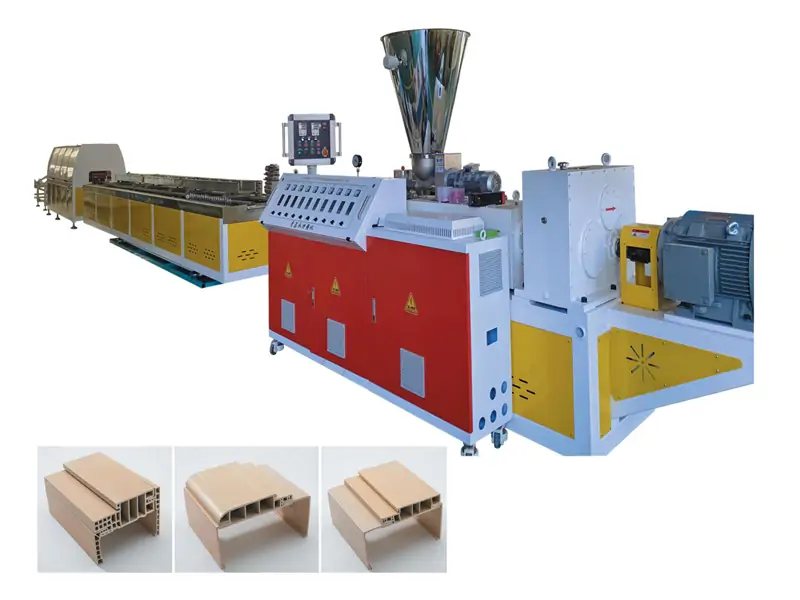

La gamme de machines de cadre de porte WPC haute capacité Yongte présente de nombreux avantages tels qu'un rendement élevé, une haute qualité, des économies d'énergie et une protection de l'environnement, une utilisation facile, une adaptabilité flexible, un faible coût de maintenance, une sécurité et une fiabilité, une innovation continue et des services professionnels. la machine complète de cadre de porte WPC comprenant un alimentateur automatique, une extrudeuse conique à double vis, une matrice et un moule, une table d'étalonnage et de refroidissement, une machine d'extraction et de découpe, un empileur de produits. la ligne de production peut être utilisée pour fabriquer différents profils WPC en changeant de moule, tels que le cadre de porte WPC, le montant de porte WPC, le panneau mural WPC, le panneau de plafond, le panneau de jupe, les profils de décoration.
Modèle
YT200
YT300
Largeur maximale du panneau
200mm
300 mm
Extrudeuse
Extrudeuse conique à double vis SJSZ51/105
Extrudeuse conique à double vis SJSZ65/132
Puissance du moteur principal
22 kW
37 kW
Produits de sortie
Petits profilés de porte en PVC, lignes de porte en PVC
Huisseries de portes en PVC, montants de portes en PVC
Matières premières
Résine PVC, CaCO₃, poudre de bois et additifs chimiques
Matériau de la vis
38CrMoAl avec revêtement bimétallique
Matériau du canon
38CrMoAl avec revêtement SKD
Capacité d'extrusion
150kg/h
200kg/h
Longueur de la machine
22 mètres
25 mètres
Marque de l'onduleur
ABB
ABB
Marque du contacteur
Siemens
Siemens
Marque du contrôleur de température
Omron
Omron
Longueur de la table d'étalonnage
6 mètres
8 mètres
Largeur du tracteur de retrait
1800 millimètres
2400 millimètres
Longueur de l'empileur de produits
6000 millimètres
6000 millimètres
Certificat de qualité
Certifié CE
Certifié CE

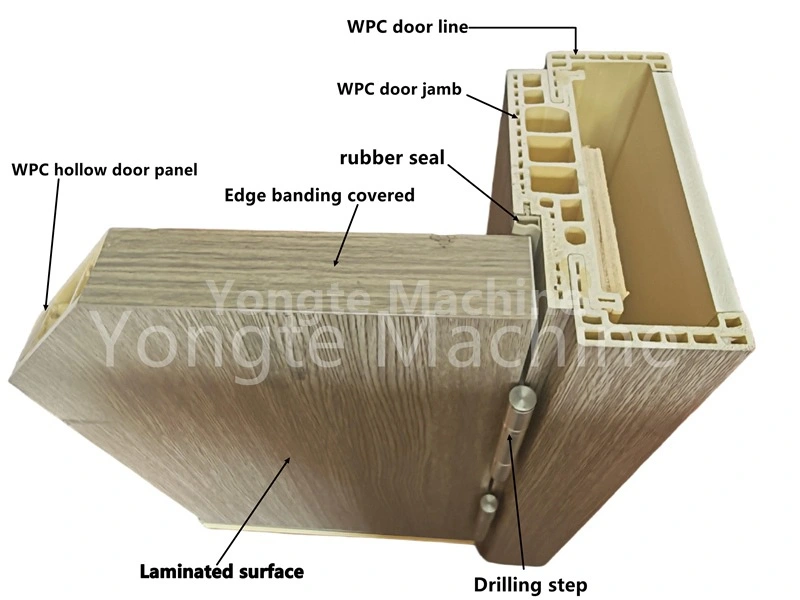

En changeant de moule, le La machine de cadre de porte WPC haute capacité Yongte peut fabriquer différents profils de porte WPC avec différentes tailles et formes, Yongte peut aider le client à concevoir le système de cadre de porte selon les demandes du marché.

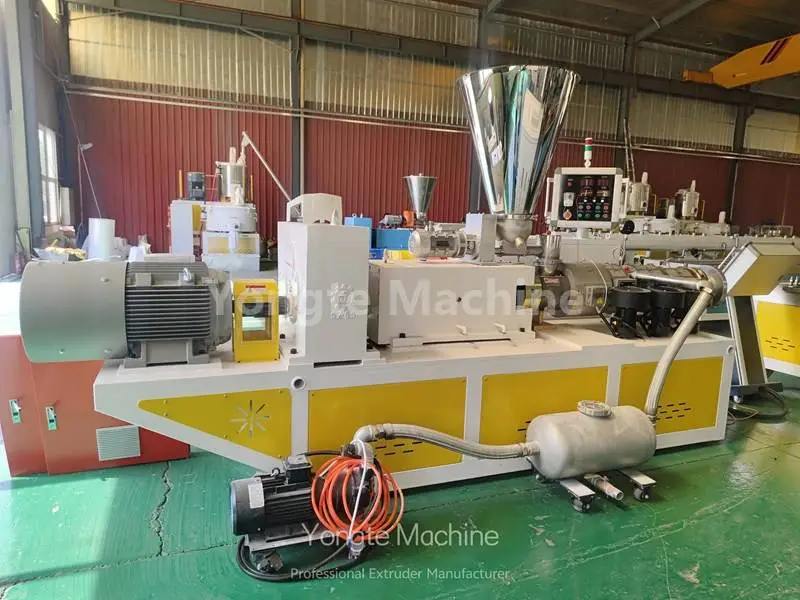

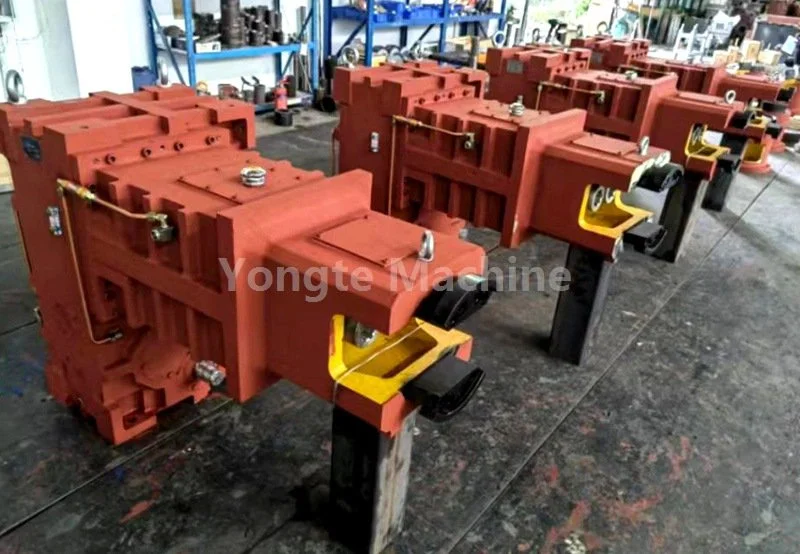

L'extrudeuse haute capacité de profilé de porte WPCadopte un système d'extrusion à double vis conique très efficace, il est équipé d'un chargeur automatique, d'un système d'entraînement très efficace, d'une vis haute capacité et à haute usure, d'un système de chauffage infrarouge. la puissance du moteur principal est de 45 kW, équipée d'un contrôle d'onduleur ABB.

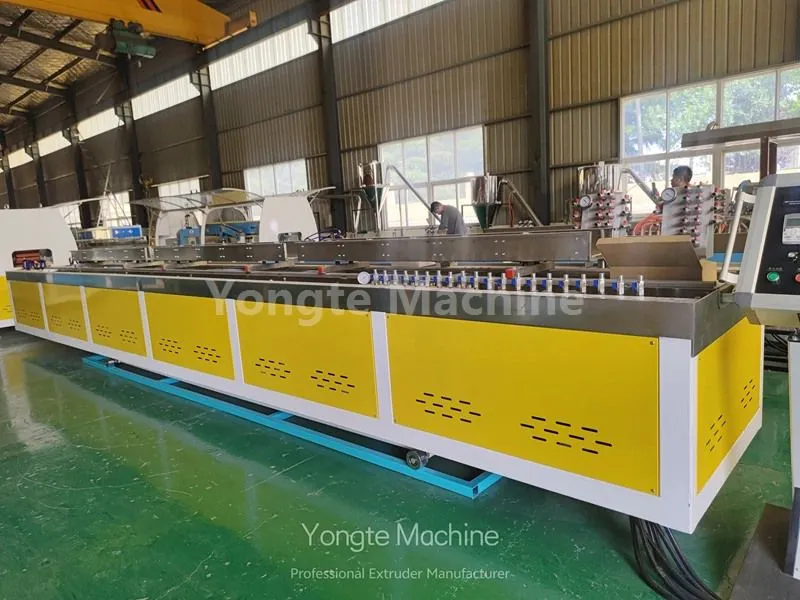

Machine de refroidissement et d'étalonnage haute capacité : en acier inoxydable, comprenant un cadre en acier inoxydable et un film d'isolation phonique avec réduction du bruit. Le cadre exclusif en acier inoxydable comme système de circulation d'eau maintient le système de tuyaux interne, et la structure de conception unique et la disposition raisonnable peuvent empêcher les secousses pendant le processus de production et garantir la qualité du produit.
1, longueur de la table : 11,8 mètres
2, méthode de refroidissement : eau et vide
3, pompe à vide : 7 ensembles, corps en acier inoxydable 304
4, pompe à eau : 1 jeu, tous les coudes connectés sont en acier inoxydable

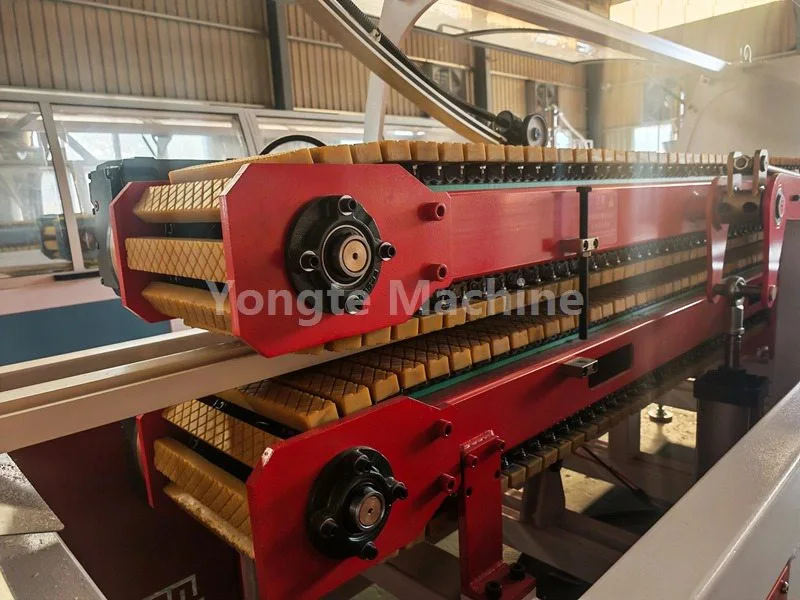

Tracteur et machine de coupe

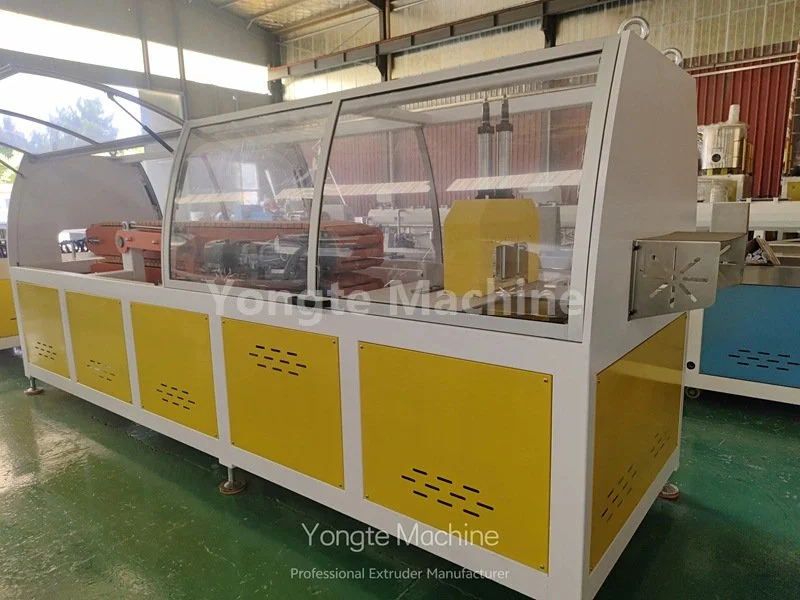

Il est constitué de deux unités mécaniques assemblées sur un même châssis robuste et dispose en option d'un dispositif de pellicule. La voie de traction inférieure est une structure fixe, et la voie de traction supérieure est montée sur une plaque de guidage de haute précision, et la pression appropriée peut être ajustée. Le système de transmission des voies supérieure et inférieure est équipé de deux moteurs de conversion de fréquence AC sans entretien, directement connectés au réducteur. Bloc de presse sur chenilles spécial et rapidement remplaçable. La scie à découper est équipée d'un dispositif de coupe mobile horizontal sans entretien, d'une scie à profil synchronisée avec la capacité de traction, utilisant un roulement unidirectionnel et une commande de chaîne, une lame de scie utilisant une commande pneumatique ; la longueur de coupe est contrôlée par un encodeur de haute précision et équipée d'un dispositif d'aspiration de copeaux haute puissance

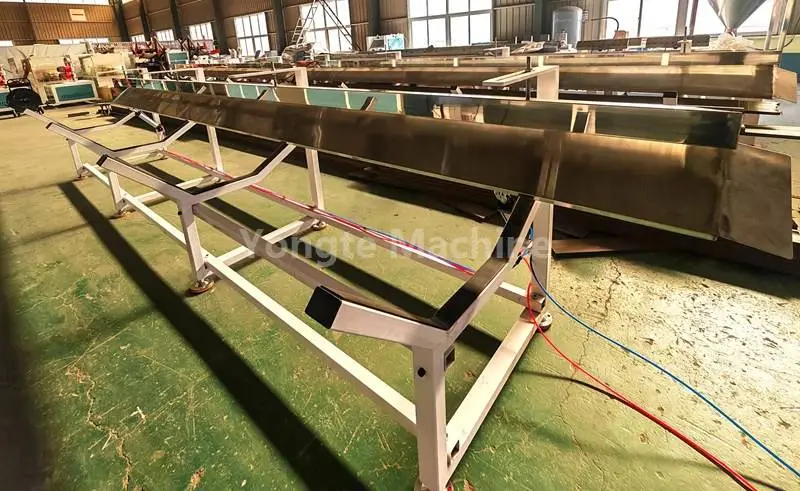

L'empileur de produits 6 000 mm de long ; se compose d'un cadre en tube carré et d'une table rabattable en acier inoxydable avec signal du compteur de longueur de coupe. La table rabattable peut être ajustée à la hauteur de la ligne médiane de l'extrusion.

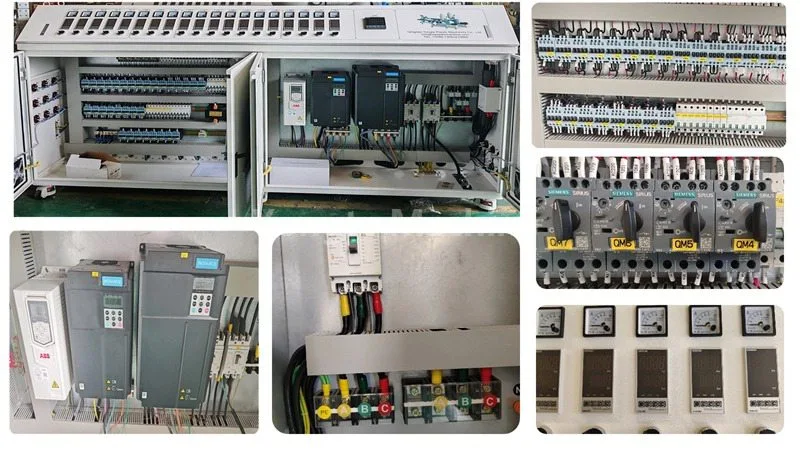

1. Langue : anglais ou personnalisé
2. Les principaux composants de commande électrique sont des produits Siemens ou Schneider.
3. Le moteur principal est un moteur Siemens Beide, 45 kW, avec commande d'onduleur ABB.
4. Le dispositif de régulation de la capacité du chargeur est un convertisseur de fréquence ABB.
5. Instrument de contrôle de température intelligent Omron

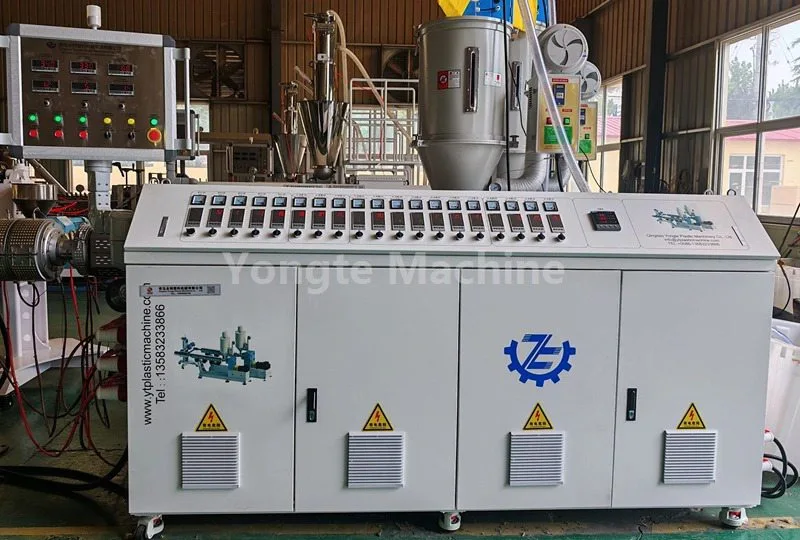

6. Le contrôle de l'armoire de commande électrique comprend : un système de contrôle de température ; système d'entraînement, système d'extraction, système de refroidissement.
7. Le chauffage est contrôlé par un contrôleur de température, un contacteur à semi-conducteurs et des fils résistants aux hautes températures.
1. Production à haute efficacité :La ligne d'extrusion haute capacité de profilés de porte bois-plastique Yongte adopte des processus et des technologies de production avancés, ce qui améliore considérablement l'efficacité de la production. Pour les entreprises qui recherchent la capacité de production et l’efficacité, c’est sans aucun doute le principal argument de vente.
2. Assurance qualité :Les produits sont soumis à un contrôle de qualité strict et à de multiples inspections pour garantir que la qualité des profilés bois-plastique produits est stable et fiable.
3. Économie d'énergie et protection de l'environnement :La machine haute capacité pour profilé de porte Yongte WPC a été conçue en tenant compte des facteurs de protection de l'environnement, réduisant efficacement la consommation d'énergie et la pollution pendant le processus de production et aidant les entreprises à atteindre une production verte.
4. Facile à utiliser :La machine de cadre de porte WPC haute capacité Yongte est simple à utiliser et ne nécessite pas de formation compliquée. Les employés peuvent démarrer rapidement, ce qui réduit les coûts de formation et les coûts de temps de l'entreprise.
5. Adaptation flexible :La ligne d'extrusion de grande capacité peut s'adapter à la production de profilés bois-plastique de différentes spécifications, offrant ainsi aux entreprises davantage d'options de production.
6. Faibles coûts de maintenance :La structure de l'équipement de haute capacité du profil de porte Yongte WPC est raisonnablement conçue et les pièces usées sont faciles à remplacer, réduisant ainsi les coûts de maintenance de l'entreprise.
7. Sûr et fiable :L'équipement de profil de porte WPC haute capacité Yongte est équipé de mesures de protection de sécurité complètes pour garantir la sécurité des employés et la stabilité de l'équipement pendant le processus de production.
8. Innovation continue :Nous continuons à mener des recherches, des développements et des innovations technologiques pour garantir que la ligne d'extrusion de profilés bois-plastique à haute capacité soit toujours à la pointe de l'industrie.
9. Services professionnels :Nous fournissons une consultation avant-vente professionnelle, un service en vente et un support après-vente pour garantir que les clients reçoivent une aide et des solutions en temps opportun pendant l'utilisation.
