Machine de fabrication de tuyaux en PVC 315-630 mm

Achetez la machine de fabrication de tuyaux PVC Yongte 315-630 mm avec prix d'usine bon marché

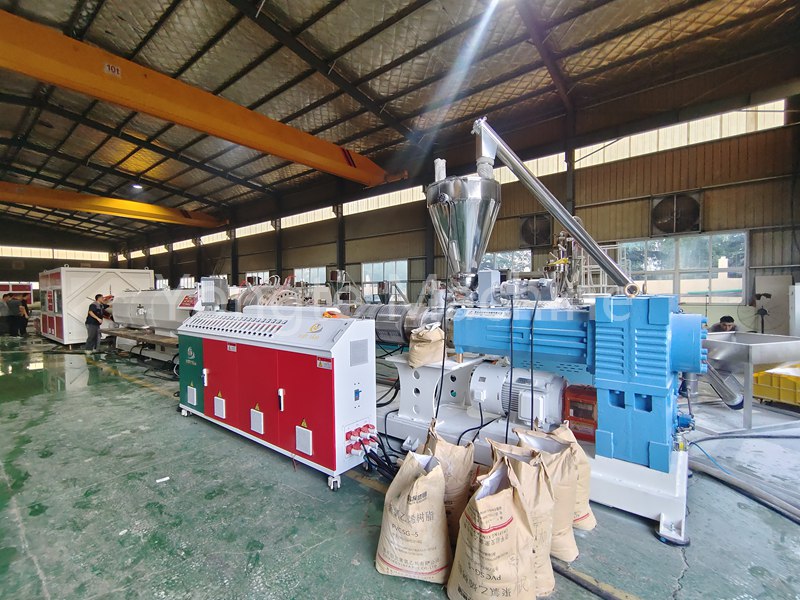

1. Extrudeuse:

• - Vis: Pour la production de ce tuyau en PVC de plus grand diamètre, nous sommes équipés de l'extrudeuse à double échelle SJSZ92 / 188. La vis est en acier en alliage de haute qualité 38Crmoala. Après la nitrade, le placage chromé dur et d'autres traitements, il a une bonne résistance à l'usure et une résistance à la corrosion, ce qui peut assurer la plastification et l'extrusion efficaces du matériau. Il peut fournir une pression d'extrusion et une capacité de plastification suffisantes.
• - Système de chauffage: Le canon de l'extrudeuse est équipé d'un système de chauffage efficace, en utilisant un cycle de chauffage en aluminium, qui peut chauffer rapidement et uniformément le matériau pour faire en sorte que le matériau en PVC atteigne un état de fusion approprié. Le système de chauffage est également équipé d'un ventilateur de refroidissement pour refroidir rapidement le canon si nécessaire et contrôler la température du matériau.
• - Système d'entraînement: le moteur d'entraînement de l'extrudeuse adopte un servomoteur aimant permanent, qui a une puissance et une plage de vitesse suffisantes pour répondre aux exigences des différentes vitesses de production, et peut atteindre un contrôle de vitesse précis pour assurer la stabilité du processus d'extrusion.

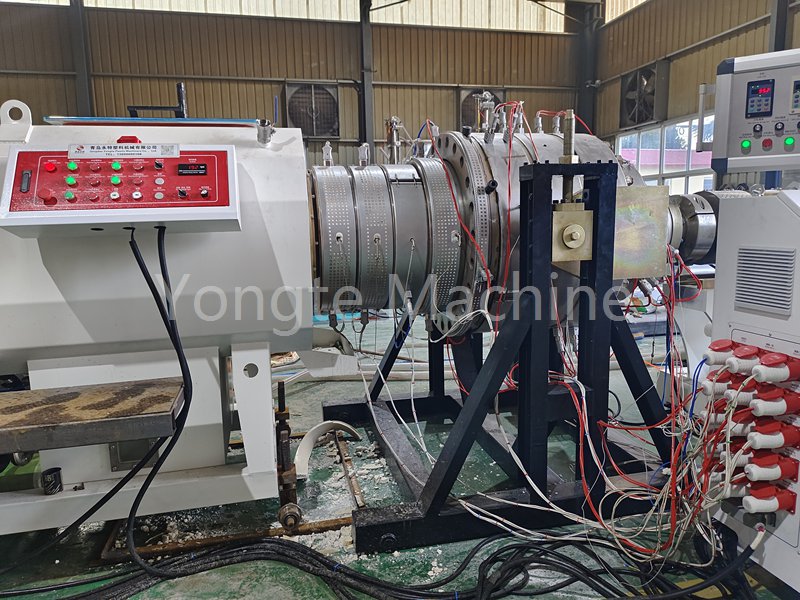

2. Moules de tuyaux

• - Tête de matrice: La tête de matrice est le composant clé de la formation de tuyaux. La structure de la tête de matrice est raisonnable, ce qui peut rendre le matériau en PVC fondu uniformément réparti dans la cavité du moule, assurant l'uniformité de l'épaisseur de la paroi et de la précision dimensionnelle du tuyau. La tête de matrice est en acier de moule de haute qualité, qui a une forte résistance à la dureté et à l'usure après traitement de précision et traitement thermique.
• - Mandrel: Le mandrin est un composant utilisé pour former la structure creuse à l'intérieur du tuyau. Sa taille et sa forme correspondent à la tête de matrice, ce qui peut assurer la précision dimensionnelle du diamètre intérieur et la qualité de surface interne du tuyau. Le mandrin est en acier en alliage et la surface est lissée pour réduire la friction avec la paroi intérieure du tuyau.

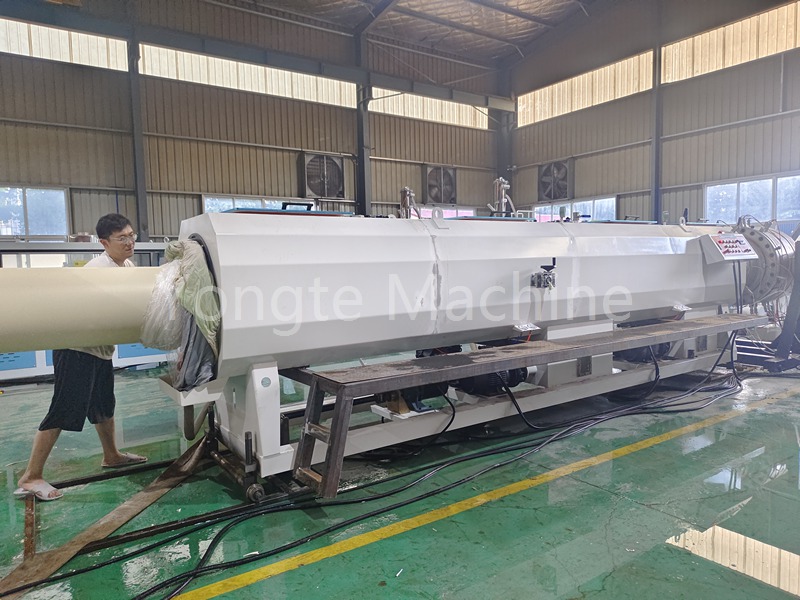

3. Réservoir d'étalonnage sous vide et réservoir de pulvérisation d'eau

• - Corps de la boîte: Le corps de la boîte de la boîte de dimensionnement sous vide est en acier inoxydable, qui a une bonne résistance à la scellage et à la corrosion. La longueur du corps de la boîte est de 6000 mm + 3000 mm pour s'assurer que le tuyau peut être entièrement refroidi et façonné pendant le processus de dimensionnement.
• - Système d'aspirateur: La boîte de dimensionnement de l'aspirateur est équipée d'un système de vide efficace, qui peut former un certain degré de vide à l'extérieur du tuyau, de sorte que le tuyau est proche de la cavité du moule sous l'action de l'aspirateur, garantissant ainsi la précision de la taille du diamètre extérieur et la rondeur du tuyau. La puissance et la vitesse d'aspiration de la pompe à vide peuvent être sélectionnées en fonction des spécifications et de la vitesse de production du tuyau.
• - Système de circulation de l'eau: La boîte de dimensionnement du vide est également équipée d'un système de circulation de l'eau pour refroidir le tuyau. Le système de circulation de l'eau doit garantir que le débit et la température de l'eau sont stables et peuvent enlever efficacement la chaleur du tuyau, afin que le tuyau puisse être rapidement refroidi et façonné.

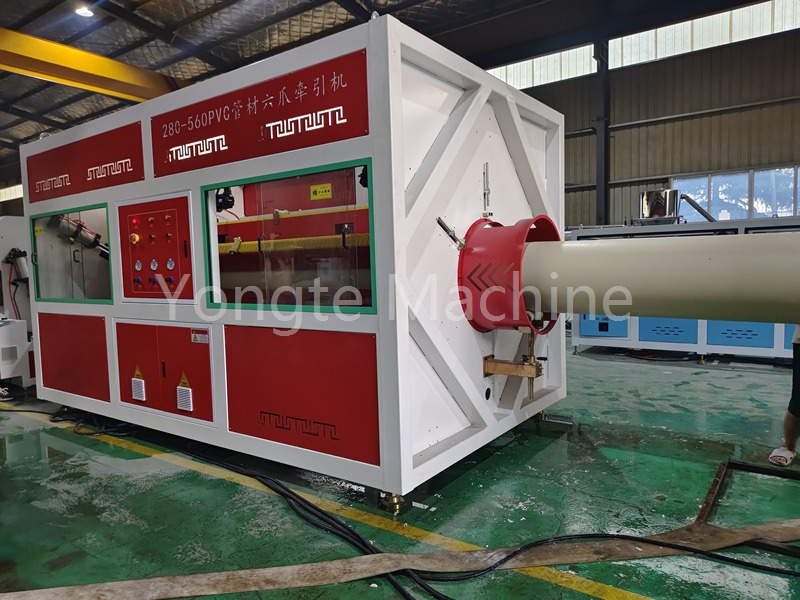

4. Transporter de la machine

• - Mode de transport: Pour les tuyaux en PVC de grand diamètre de 280-560 mm, la machine de transport à six bouches a une traction et une stabilité suffisantes, qui est répartie uniformément sur la périphérie extérieure du tuyau pour assurer le fonctionnement fluide du tuyau pendant le processus de transport.
• - Système de régulation de la vitesse: le système de régulation de vitesse de la machine de transport correspond à la vitesse de l'extrudeuse et peut atteindre une régulation de vitesse synchrone pour assurer la vitesse de production et la qualité du tuyau. La plage de régulation de vitesse de la machine de transport est suffisamment large pour répondre aux exigences de différents processus de production.

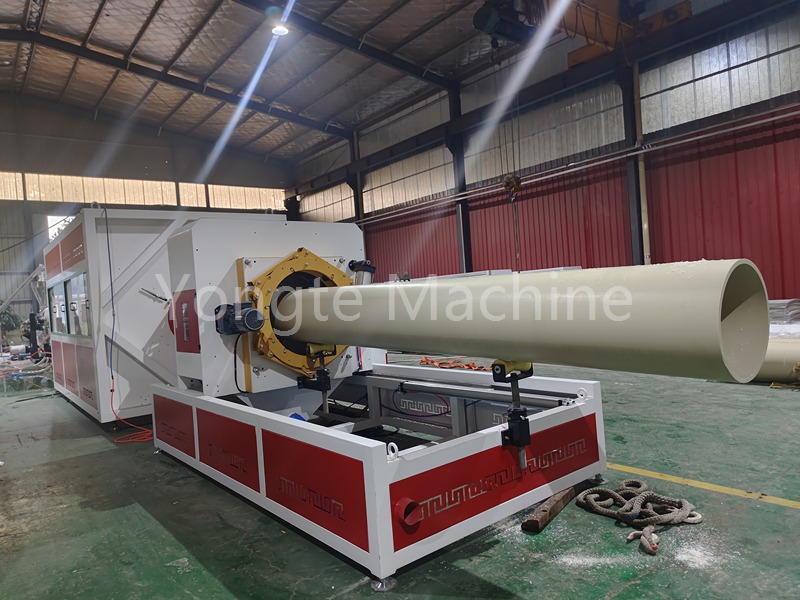

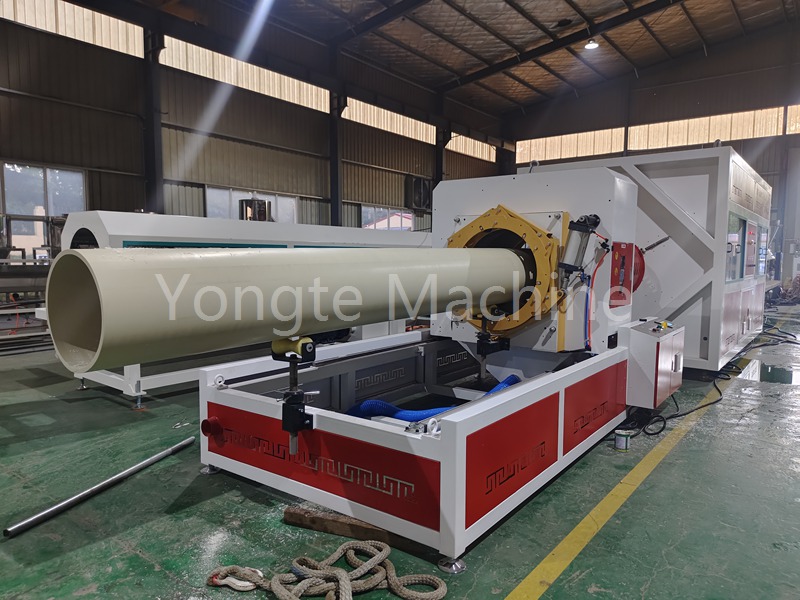

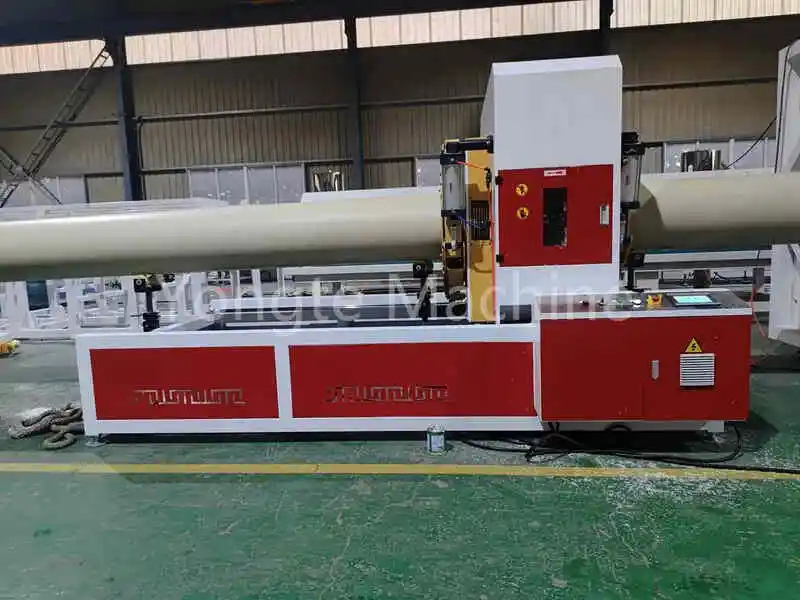

5. Machine de coupe

• - Méthode de coupe: Le diamètre et le nombre de dents de la machine de découpe de lame de scie sont sélectionnés en fonction de la taille du tuyau pour assurer l'efficacité et la qualité de la coupe.
• - Système de positionnement: La machine de découpe est équipée d'un système de positionnement précis, qui peut couper avec précision le tuyau en fonction de la longueur de réglage.

6. Rack tournant:Le rack de tournant est utilisé pour empiler et trier les tuyaux coupés. Sa structure est ferme et fiable, peut supporter le poids des tuyaux de grand diamètre, réaliser un virage automatique et améliorer l'efficacité de la production.
