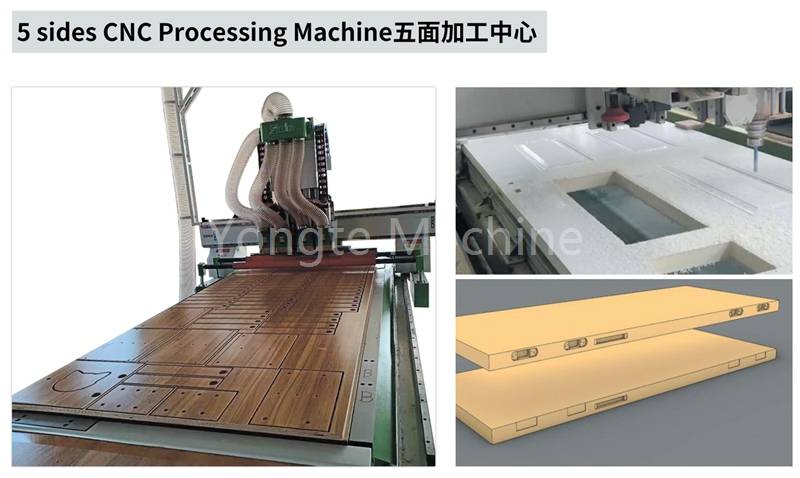

Le centre d'usinage à cinq facettes pour le forage et la envie de porte WPC se réfèrent généralement au centre d'usinage universel, qui est une machine-outil avec les fonctions du centre d'usinage vertical et du centre d'usinage horizontal. Une fois que la pièce est serrée une fois, elle peut compléter le traitement de toutes les surfaces latérales et supérieures à l'exception de la surface d'installation.
Le centre d'usinage à cinq facettes fait généralement référence au centre d'usinage universel, qui est une machine-outil avec les fonctions du centre d'usinage vertical et du centre d'usinage horizontal. Une fois que la pièce est serrée une fois, elle peut compléter le traitement de toutes les surfaces latérales et supérieures à l'exception de la surface d'installation.
Caractéristiques structurelles de Centre d'usinage à cinq face
Broche: la broche peut faire tourner 90 °, ce qui peut traiter la pièce dans la direction verticale comme un centre d'usinage vertical, et peut également traiter la pièce dans la direction horizontale comme un centre d'usinage horizontal; ou la broche ne change pas de direction, et la pièce est tournée à 90 ° à travers le travail pour obtenir le traitement de cinq faces.
Workbench: Le Workbench a généralement une précision et une rigidité élevées, peut résister à une forte force de coupe et un poids de pièce et peut atteindre un positionnement et une indexation précis pour répondre aux exigences de traitement des différents angles et positions.
Magazine à outils: il est généralement équipé d'un magazine d'outils de grande capacité qui peut accueillir plusieurs outils. Le changeur d'outil automatique peut modifier automatiquement l'outil en fonction des différents processus pendant le processus de traitement pour améliorer l'efficacité du traitement et la précision.
Principe de travail de Centre d'usinage à cinq face
Le principe de travail du centre d'usinage à cinq facettes est de contrôler le mouvement de chaque axe de la machine-outil via le système CNC pour obtenir un contrôle de position précis de l'outil par rapport à la pièce, terminant ainsi le traitement de la pièce. Plus précisément, le système CNC envoie des signaux de commande au système de conduite servo selon le programme de traitement pré-écrit pour contrôler le mouvement des trois axes linéaires X, Y et Z et les deux axes rotatifs A et C de la machine-outil, afin que l'outil puisse aborder la pièce avec différents angles et positions dans l'espace et effectuer le traitement de la coupe.
Avantages de Centre d'usinage à cinq face
Améliorer la précision du traitement: comme la pièce ne nécessite qu'un seul serrage pour terminer le traitement de plusieurs surfaces, l'erreur de positionnement causée par un serrage multiple est évitée, améliorant ainsi la précision de traitement et la qualité de la surface, et peut mieux garantir la précision dimensionnelle et la forme et la tolérance de position des pièces.
Améliorer l'efficacité du traitement: réduire le nombre de temps de serrage et le temps d'ajustement, raccourcir considérablement le cycle de traitement et améliorer l'efficacité de la production. Dans le même temps, l'application du changeur d'outil automatique réduit également le temps de remplacement de l'outil, ce qui rend le processus de traitement plus continu et plus efficace.
Traitement des pièces complexes: Il peut réaliser le traitement de pièces avec des formes complexes, telles que des pièces avec plusieurs biseaux, des surfaces courbes, des contours de forme spéciale, etc., répondant aux besoins de l'aérospatiale, de l'automobile, de la moisissure et d'autres industries pour le traitement des pièces complexes.
La réduction des coûts de production: bien que l'investissement en équipement du centre d'usinage à cinq côtés soit relativement élevé, il améliore la précision et l'efficacité de traitement, réduit le taux de ferraille et le temps de traitement, réduisant ainsi les coûts de production dans le processus de production à long terme et améliorant les avantages économiques de l'entreprise.
