Solution pour l'épaisseur inégale de la ligne d'extrusion de portes WPC
Que dois-je faire si l'épaisseur de la paroi extrudée de la porte WPC est inégale ?

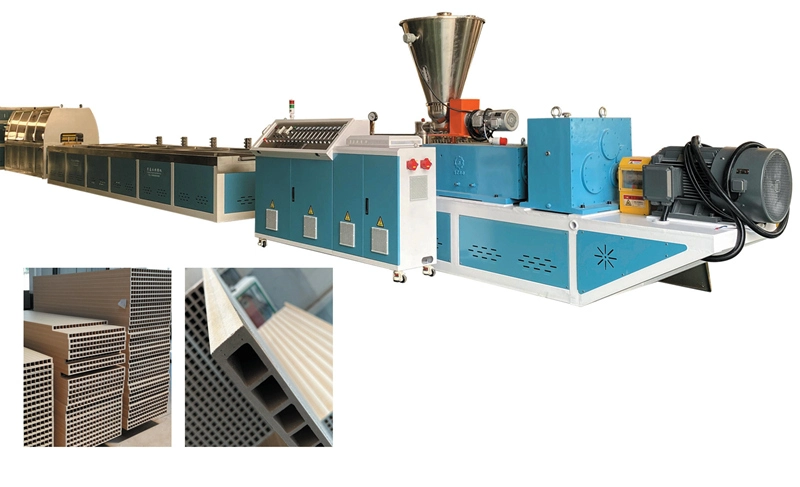

En tant que fabricant professionnel spécialisé dans les lignes d'extrusion de portes WPC, Yongte Company se consacre à fournir à ses clients des solutions complètes, de la fourniture d'équipements au support technique complet. Nous proposons non seulement des systèmes de lignes de production hautes performances, mais également des services professionnels d’installation sur site et de mise en service méticuleux. De nombreux fabricants de portes en bois-plastique sont confrontés à des problèmes tels qu’une épaisseur de paroi extrudée inégale. Nos ingénieurs experts peuvent diagnostiquer rapidement ces problèmes en analysant les paramètres de fonctionnement des équipements et les propriétés des matériaux pour en identifier la cause profonde. Par la suite, des ajustements ciblés sont mis en œuvre grâce à un processus de mise en service systématique. Cela garantit une épaisseur de paroi uniforme et des dimensions de produit stables, améliorant considérablement à la fois le rendement en qualité du produit et l'efficacité de la production. Les méthodes de mise en service suivantes sont fournies pour référence client.
I. Champ d'application
Panneau de porte bois-plastique à base de PVC/ligne de production d'extrusion de profilés de forme spéciale, conçue pour résoudre des problèmes tels qu'une épaisseur inégale d'un côté, une variation verticale de l'épaisseur, des différences d'épaisseur localisées ou un déséquilibre global de l'épaisseur, avec des ajustements effectués par ordre de priorité.
II. Processus de débogage à plusieurs niveaux (ordre de priorité : matrice → température → réglage → traction → matière première)
Étape 1 : Ajuster le jeu de la matrice (priorité la plus élevée ; préféré pour les irrégularités locales)
L'équipement fonctionne à basse vitesse ; éteignez-le et verrouillez-le pour un fonctionnement en toute sécurité.
À chaque point de toute la circonférence du moule buccal, mesurez le jeu réel tous les 5 à 10 cm à l’aide d’une jauge d’épaisseur.
Règles de réglage : Si l'épaisseur de la paroi est excessive, serrez les boulons (de 15° à 30°) pour réduire le jeu ; si l'épaisseur de la paroi est insuffisante, desserrez les boulons (de 15° à 30°) pour augmenter le jeu.
Effectuez un seul réglage précis ; après réglage, démarrez l'appareil et laissez-le se stabiliser pendant 3 à 5 minutes avant de refaire le test. Ne faites pas de gros ajustements en une seule fois.
Norme de qualité : écart total hebdomadaire ≤ 0,05 mm
Étape 2 : Ajustez les températures des zones (si la répartition de la température reste inégale après la correction de l'écart)
Épaisseur de paroi locale excessive : les régions correspondantes présentent une légère augmentation de température (2 à 3 °C) et un indice de fluidité réduit.
Épaisseur de paroi locale réduite : la zone correspondante présente un léger refroidissement (2 à 3 °C), augmentant la résistance à la fusion
Variation d'épaisseur globale haut/bas/gauche/droite : Ajustez simultanément la température de la zone correspondante sur la tête de filière, en maintenant la différence de température à moins de 5°C.
Étape 3 : finaliser le diagnostic et la correction du système
Manque de vide : Nettoyer le circuit de vide et le filtre, et rétablir le niveau de vide standard ; en cas d'effondrement ou d'amincissement localisé, appliquez une pression de vide supplémentaire uniquement sur ces zones
Anomalie de refroidissement : dégagez les conduites d'eau bouchées et augmentez le débit d'eau de refroidissement par sections minces.
Décalage de position : réalignez les centres de la matrice et du moule de prise pour éviter les contraintes unilatérales
Étape 4 : Faites correspondre les vitesses de traction et d'extrusion (donnez la priorité à la cohérence de l'épaisseur globale)
L'épaisseur globale du produit est importante : augmenter légèrement la vitesse de traction / réduire la vitesse de rotation de la vis principale / ajuster le débit d'alimentation
L'épaisseur globale du produit est réduite : vitesse de traction légèrement inférieure / vitesse de rotation de la vis principale augmentée / vitesse d'avance plus élevée
L'épaisseur de la paroi varie par intermittence : réduisez la vitesse de l'unité principale, maintenez une tension de traction constante et assurez une vitesse linéaire stable.
Étape 5 : Ajustement des matières premières et du mélange (à effectuer si les ajustements ci-dessus s’avèrent inefficaces)
Absorption d'humidité dans la poudre de farine/granulométrie inégale : re-sécher et tamiser ; remplacer par un lot qualifié de matières premières.
Mauvaise liquidité : Complétez avec des quantités appropriées de lubrifiants internes et externes.
Mélange inégal : Prolongez le temps de mélange à chaud/à froid pour garantir l’homogénéité du matériau.
III. Tableau de comparaison des symptômes de panne courants, des causes et des solutions rapides
|
Phénomène de défaut |
Raison principale |
Plan de manutention sur site |
|
Plus épais en haut, plus fin en bas |
Il y a un grand espace sur la face supérieure du moule et la température au sommet de la tête du moule est élevée. |
Serrez les boulons supérieurs de la bouche de la filière ; réduire la température dans la région supérieure de la tête de filière de 2 à 3°C. |
|
Plus épais en bas, plus fin en haut |
L'espace sous le moule est grand et la température à la partie inférieure de la tête de filière est élevée. |
Serrez les boulons sur le côté inférieur de la matrice de constriction ; réduire la température dans la région inférieure de la tête de filière de 2 à 3°C. |
|
Plus épais à droite, plus fin à gauche / Plus épais à droite, plus fin à gauche |
Espaces gauche-droite inégaux du moule, différence de température entre les têtes de moule gauche et droite et déplacement du corps du moule |
Ajustez les boulons latéraux correspondants ; corriger la coaxialité de la tête de filière ; équilibrer les températures gauche et droite |
|
Répartition locale inégale des épaisseurs ponctuées |
Accumulation de matière dans le canal d'écoulement, blocage partiel de l'ouverture de la filière et blocage des pores sous vide |
Arrêtez-vous pour nettoyer le canal de matrice/moule ; dégager les trous de vide du moule de prise |
|
La planche entière est généralement assez épaisse. |
Volume d'extrusion élevé et vitesse d'étirage lente |
Augmenter la vitesse de traction ou diminuer la vitesse de l'unité principale |
|
L’ensemble du plateau est généralement assez fin. |
Faible volume d'extrusion et vitesse d'étirage rapide |
Réduisez la vitesse de traction ou augmentez la vitesse de la machine principale. |
|
Fluctuations périodiques de l'épaisseur des parois |
Alimentation instable, glissement de traction et vitesse de vis fluctuante |
Vérifiez le chargeur; ajuster la pression du rouleau en caoutchouc de traction ; serrez les composants de la transmission. |
IV. Contre-indications et précautions pour la procédure
Il est strictement interdit d'effectuer des tours excessifs du boulon de filière en une seule opération, car cela pourrait provoquer une déformation du profil, des bords ondulés ou un arrachement.
Le réglage de la température ne doit pas dépasser 3°C par opération ; effectuez uniquement des ajustements mineurs répétés. Les changements importants de température dans différentes plages sont interdits.
Avant le débogage, assurez-vous que la matrice et la matrice de réglage sont alignées ; sinon, le débogage sera inefficace.
Avant chaque quart de travail, nettoyez les passages d'air sous vide, les passages d'eau et la surface des moules pour éviter une épaisseur de paroi anormale dans les étapes ultérieures.
Après avoir modifié le lot de matières premières, donnez la priorité aux nouveaux tests de température et de dégagement avant de reprendre la production normale.
V. Normes pour une acceptation réussie
Écart d'épaisseur de paroi de plaque complète ≤ ± 0,2 mm
La surface du profil est lisse, exempte de dépressions, de renflements ou de motifs de vagues.
La production a été maintenue en continu pendant 30 minutes sans fluctuations significatives de l'épaisseur des parois.
