Ligne d'extrusion de profilés en plastique à 4 cavités

Ligne d'extrusion de profilés en plastique à 4 cavités

La ligne d'extrusion de profilés en plastique à 4 cavités est un système d'extrusion continue multi-sorties à haute efficacité spécialement conçu pour la production synchrone de 4 petits profilés en plastique identiques en un seul cycle d'extrusion, principalement pour les conduits, les petites bandes WPC et les profilés auxiliaires en plastique de construction. Différente des lignes d'extrusion conventionnelles à cavité unique, cette disposition une sur quatre quadruple la capacité de production sous la même empreinte d'usine et la même configuration de puissance unique, réduisant considérablement le coût de production unitaire pour les fabricants de profilés en plastique en grande série.

Paramètres techniques

Article	Équipement	Fonction
01	Chargeur automatique	Alimentateur automatique en spirale en acier inoxydable 304 pour alimenter le matériau vers la trémie de l'extrudeuse
02	Extrudeuse	Nous équiperons une extrudeuse monovis ou une extrudeuse double vis en fonction du matériau de traitement.
03	Tête de filière d'extrusion	Matrice d'extrusion à 4 cavités avec corps d'extrusion double, conçue avec fonction de réglage du débit
04	Calibrateurs	calibrateurs double corps pour profil à 4 cavités
05	Table de refroidissement	Longueur de 6 à 8 mètres avec refroidissement par eau et refroidissement sous vide
06	Machine de traction	Dispositif d'extraction double unité pour profilé à 4 cavités
07	Machine de découpe	coupeur automatique à double unité pour profil à 4 cavités
08	Empileur de produits	empileur de produits à double unité
09	Système de contrôle électrique	Onduleur ABB, contrôleur de température Omron, entrepreneurs Siemens, servomoteur pour économiser 15 % d'énergie

Photos de ligne d'extrusion de profilés en plastique à 4 cavités

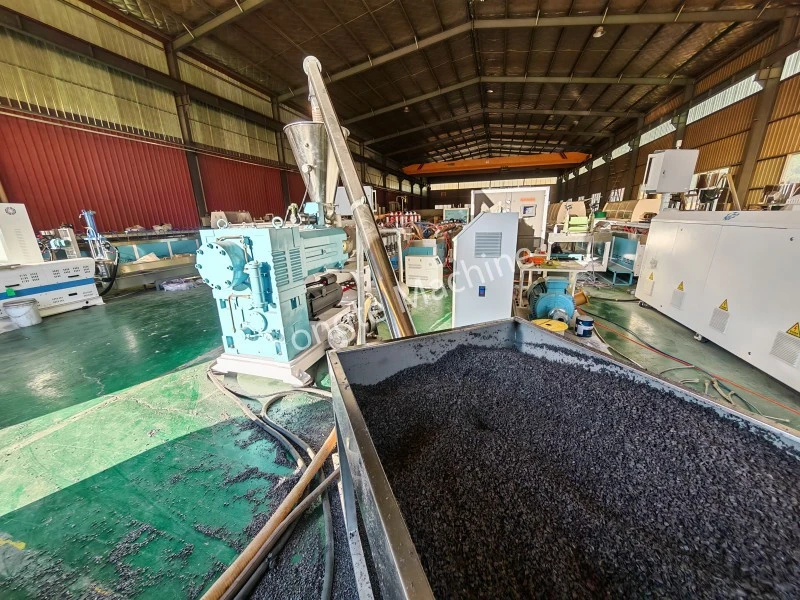

1, chargeur automatique en spirale en acier inoxydable 304

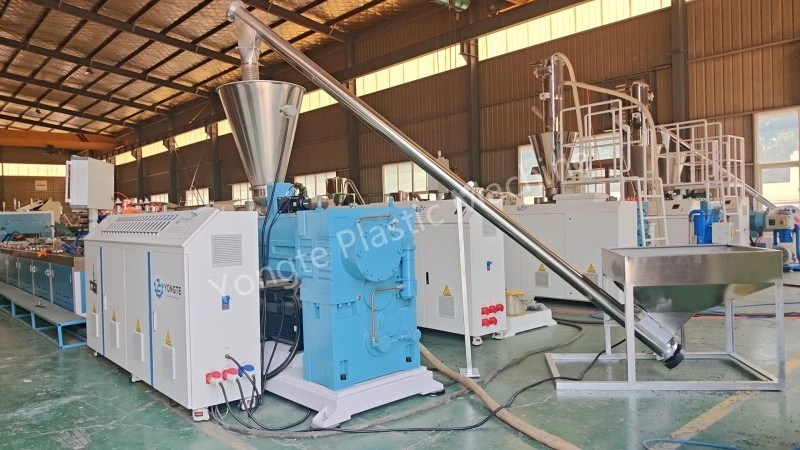

2 , Extrudeuse : haute efficacité avec servomoteur

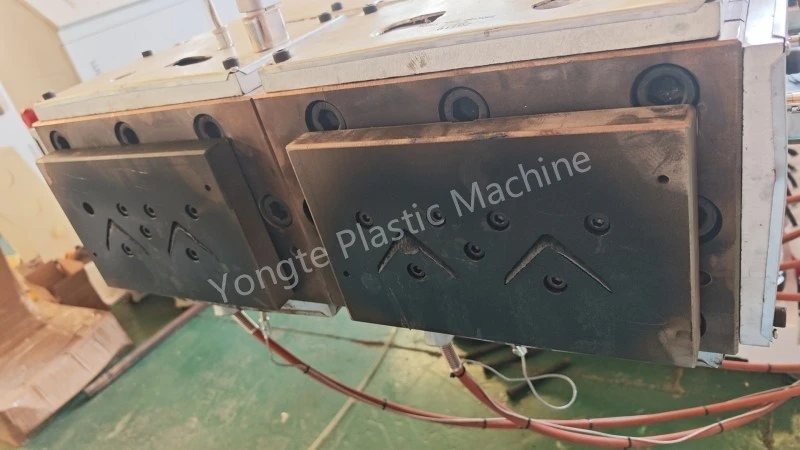

Matrice d'extrusion à 3, 4 cavités avec double corps

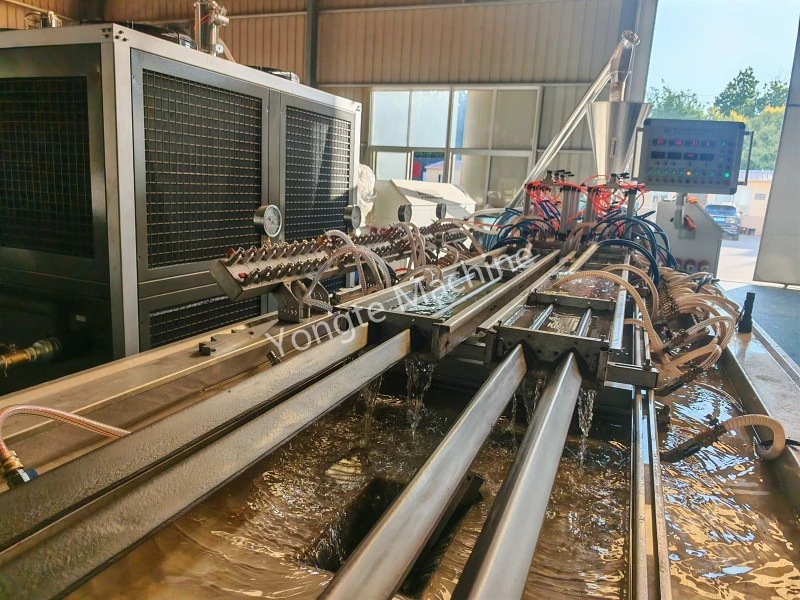

4, calibrateurs de refroidissement et réservoir d'eau

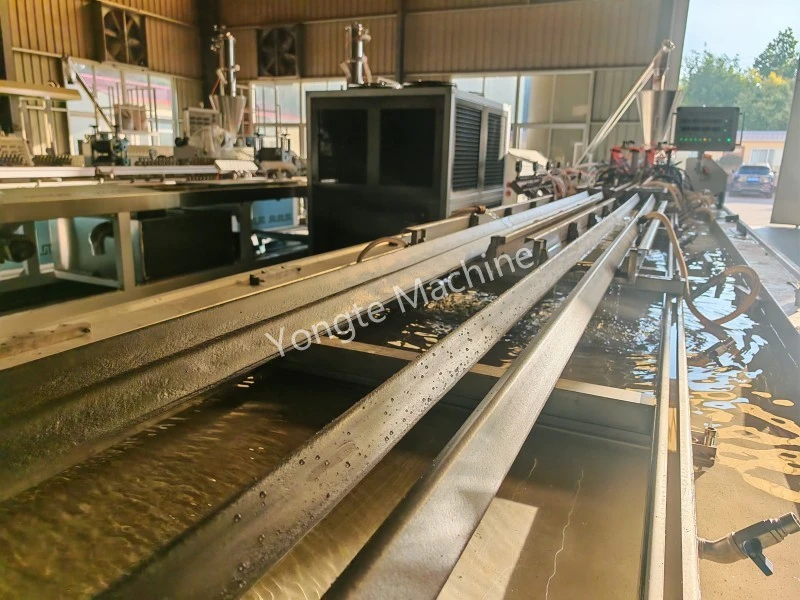

5, table de refroidissement : longueur de 6 à 8 mètres, refroidissement par eau et refroidissement sous vide

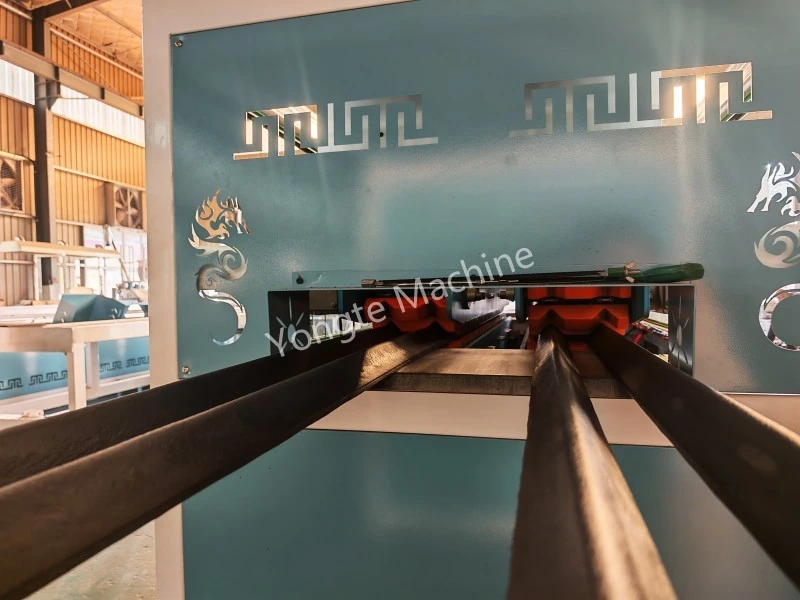

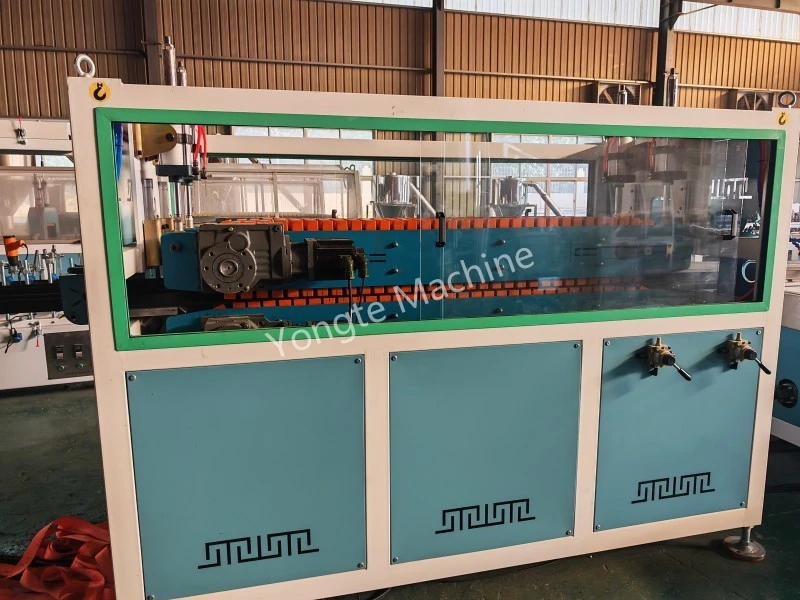

6, machine de traction : retrait de l'unité double

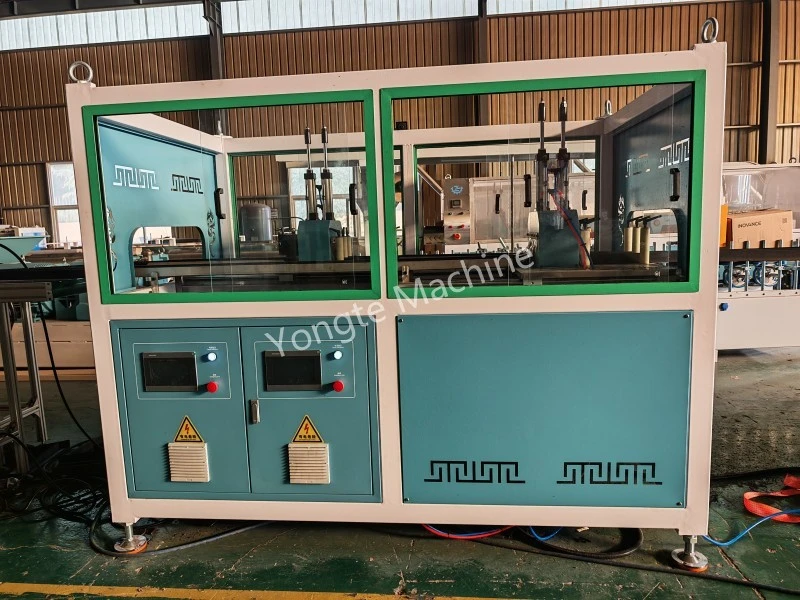

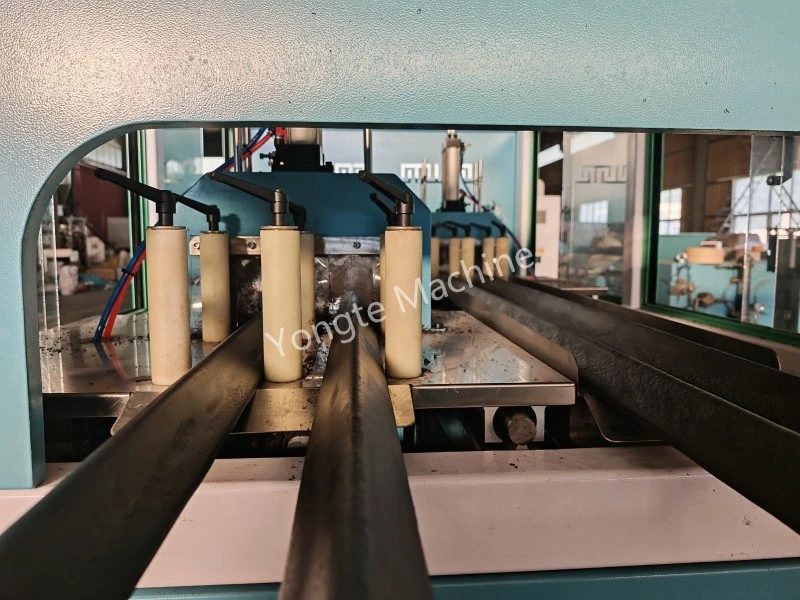

7, machine de découpe automatique à longueur fixe : double unité
